Мне понадобились:
— корпус с рефлектором с Алиэкспресс (обошёлся около 800 р.),
— следующие компоненты с сайта beriled.biz:

  1. Светодиод XHP50.2 6V на медной подложке с температурой 3500К
    (более 90CRI, 2654 лм, 6V, 3000 мА, 19 Вт)
  2. Импульсный драйвер для XHP50.2 c регулировкой яркости и выкл
  3. Диммер — резистор переменный 250 кОм (заказан отдельно, т. к. комплектный к драйверу короткий, и колпачок на нем не держится.
  4. Ручка-колпачок для резистора

Вышло около 1500 руб, цены соответствуют 2020 г. Доставка первым классом с Украины, оплата на карту Сбер, упаковка хорошая.

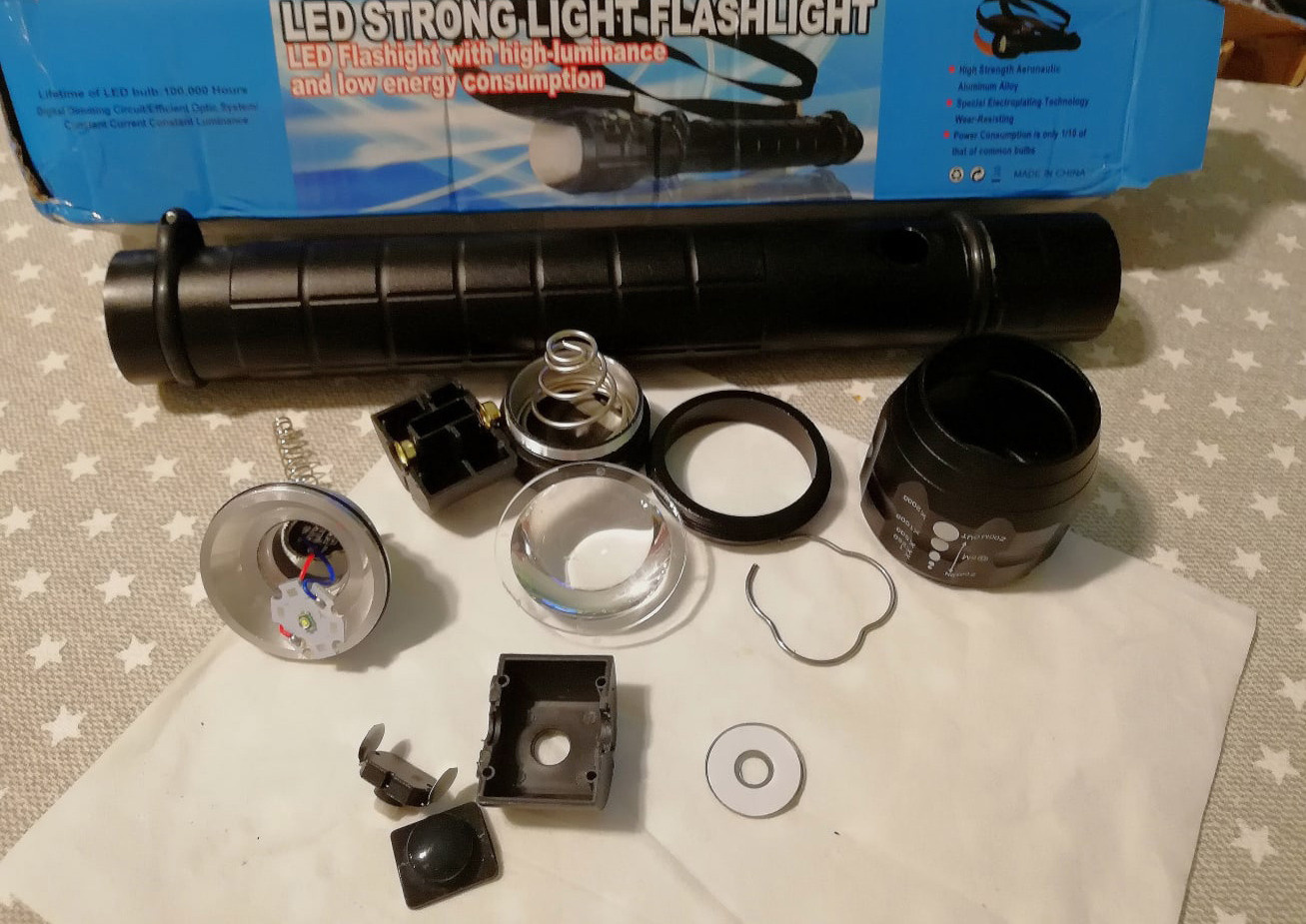

Разобранный фонарь с Алиэкспресс

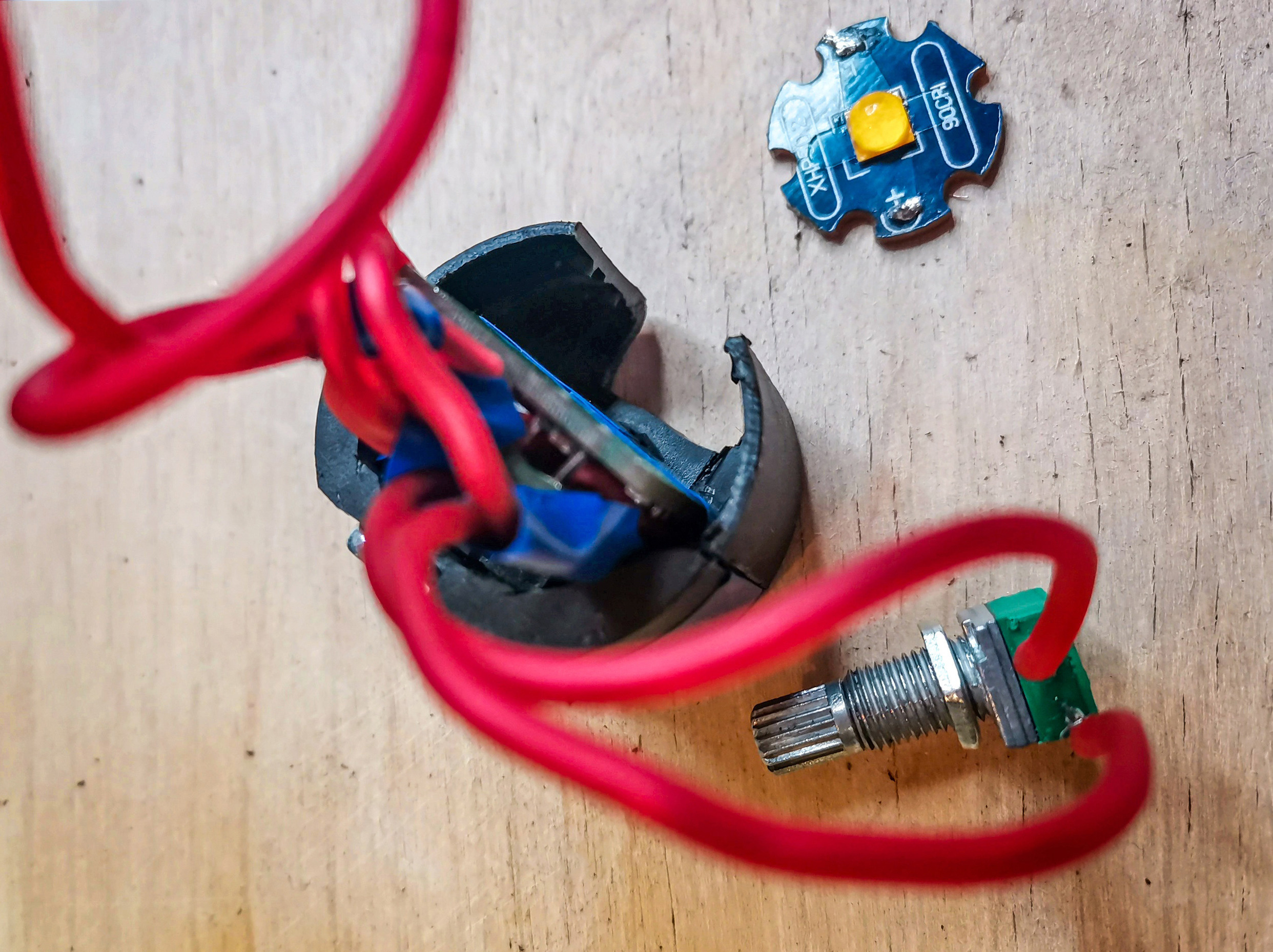

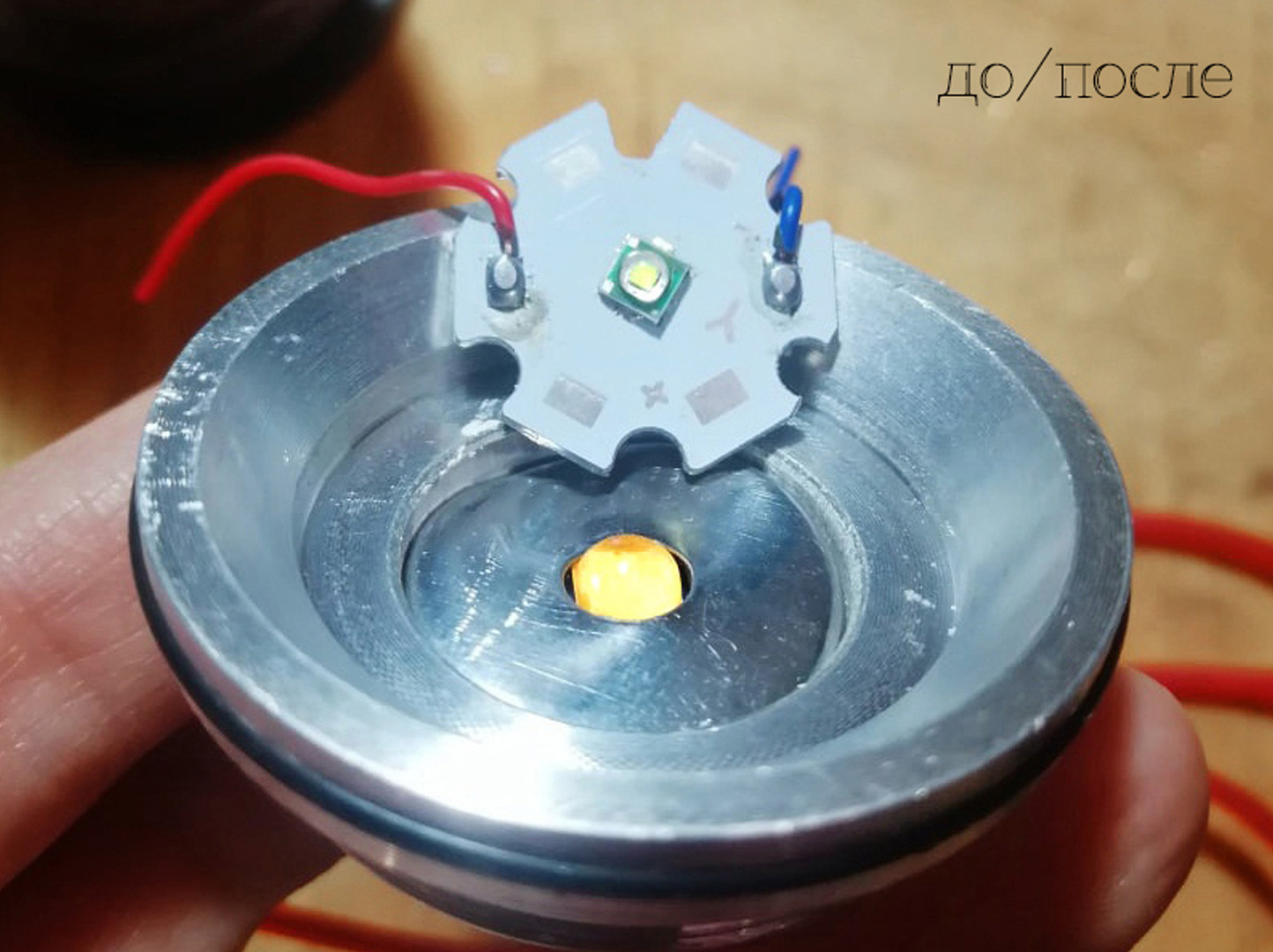

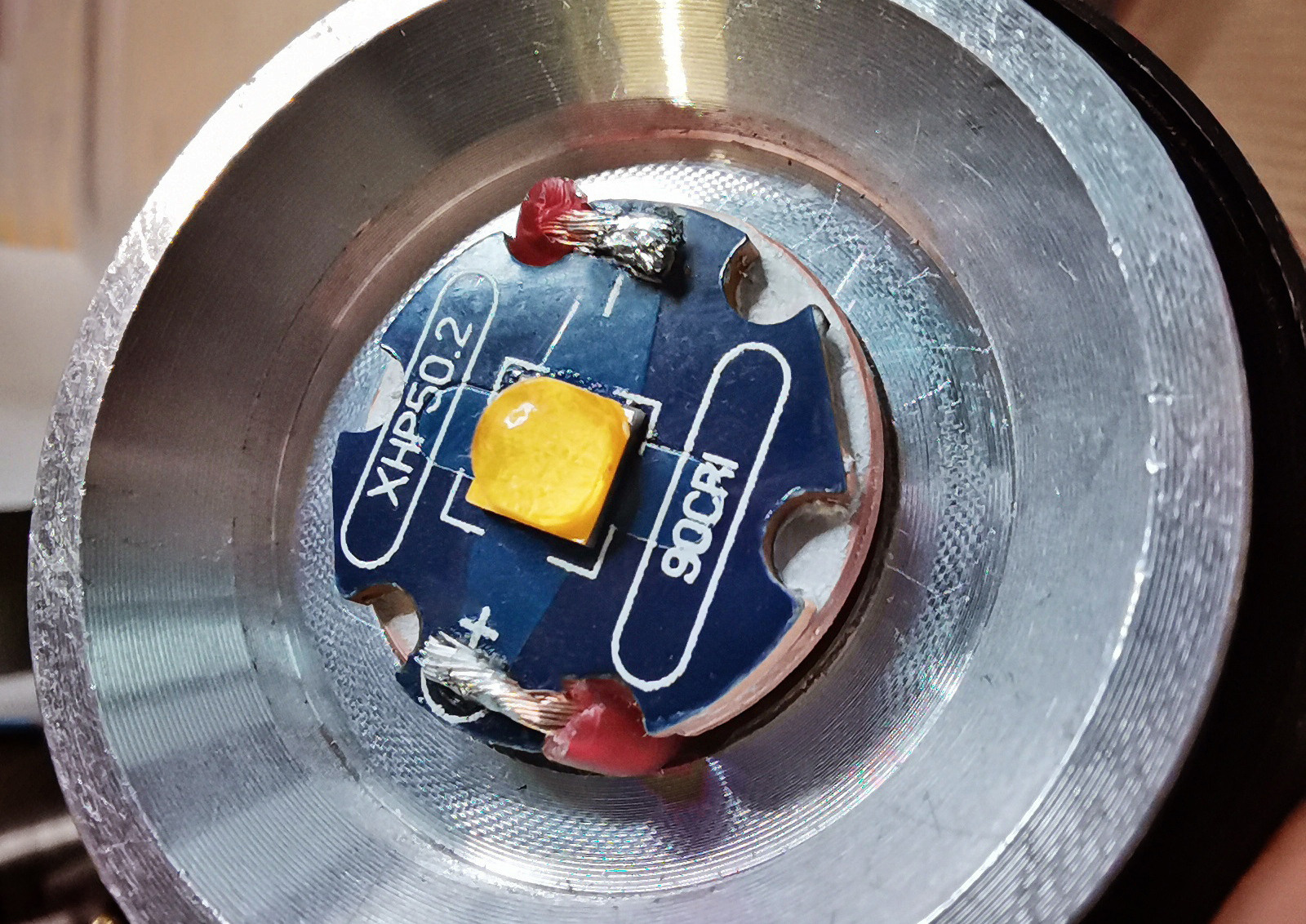

Светодиод XHP50.2 на медной подложке и радиаторе

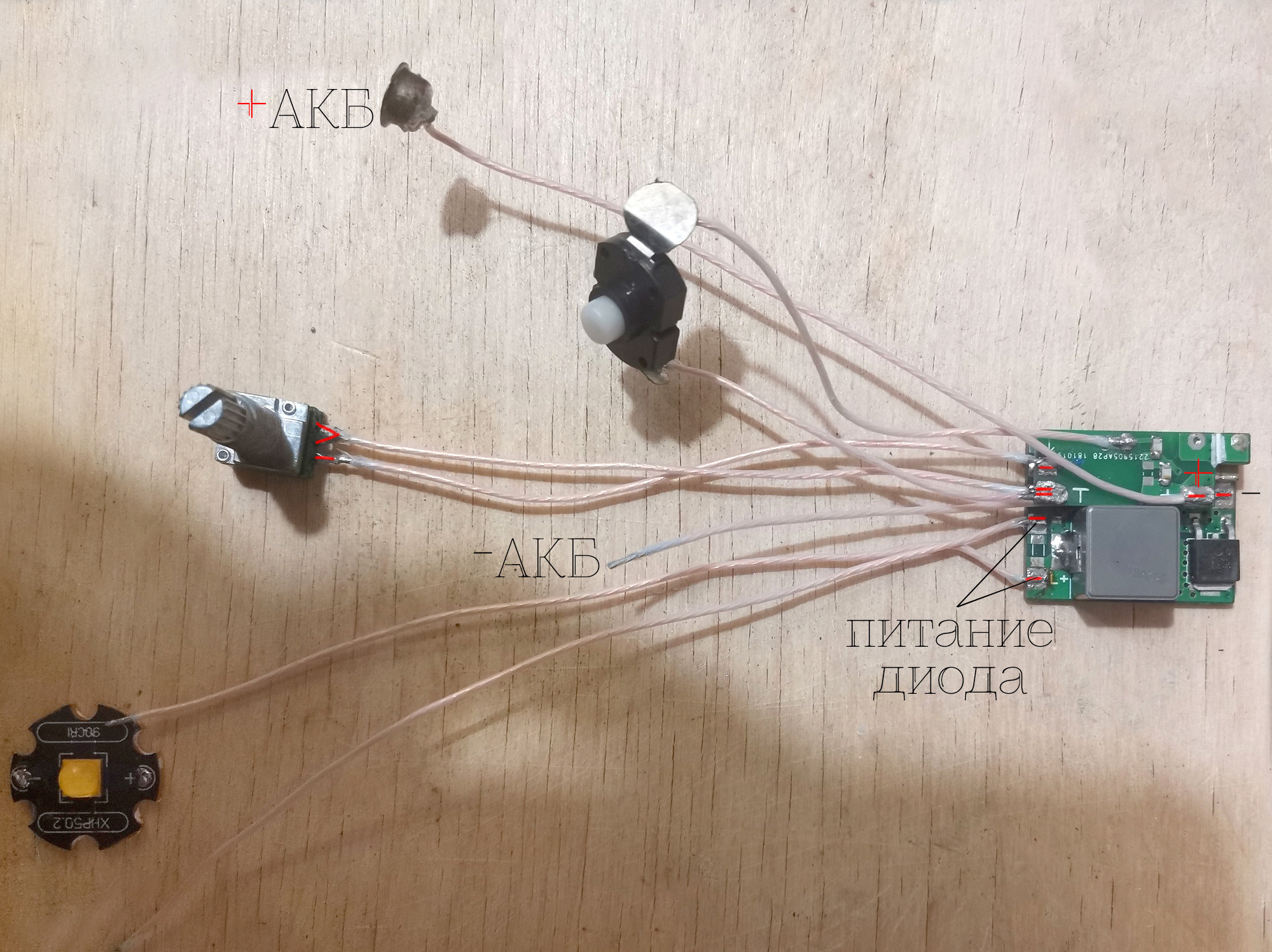

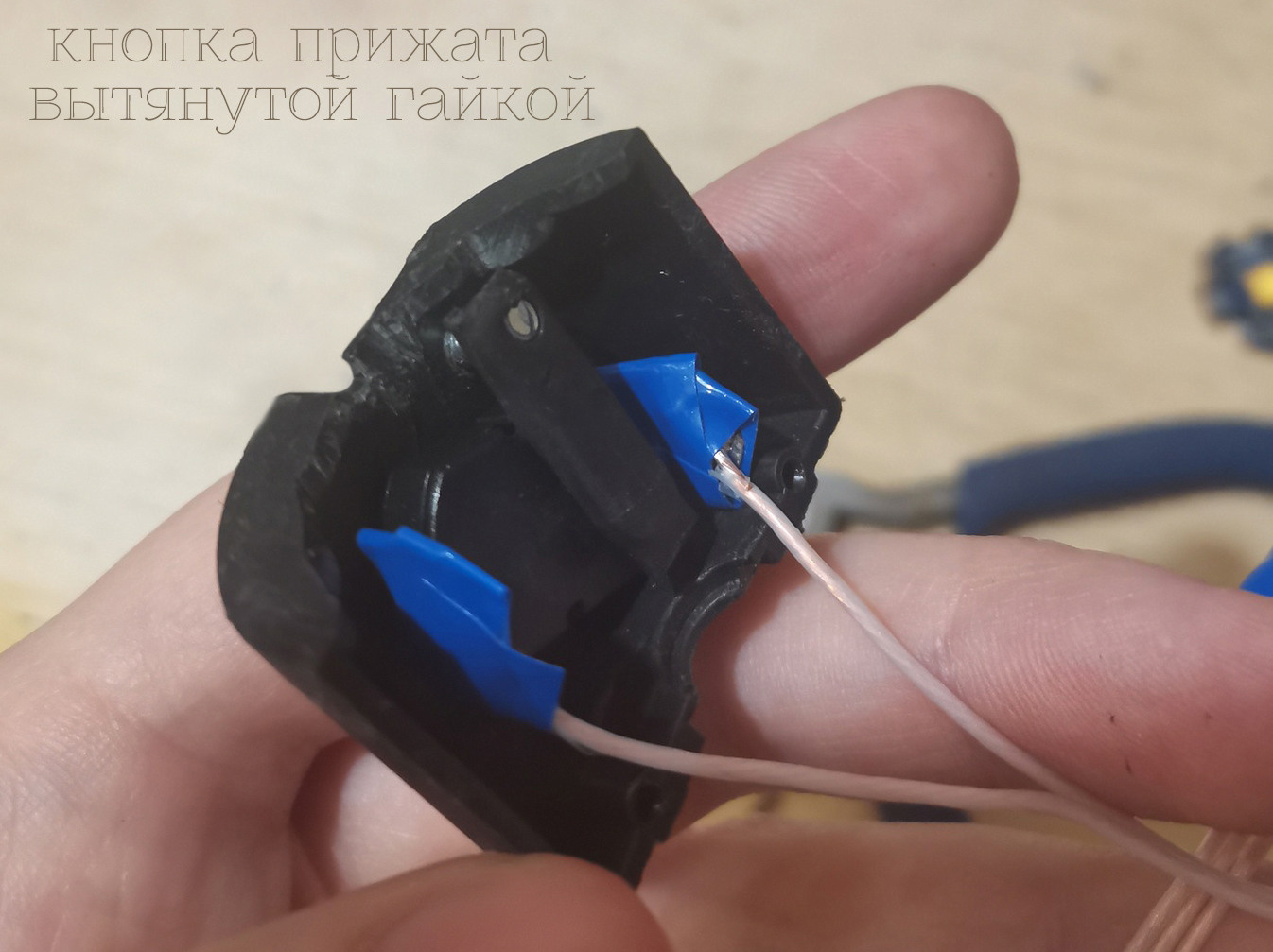

Схема с вынесенной кнопкой вкл/выкл

Еще необходимы:
— 1 м провода МГТФ,

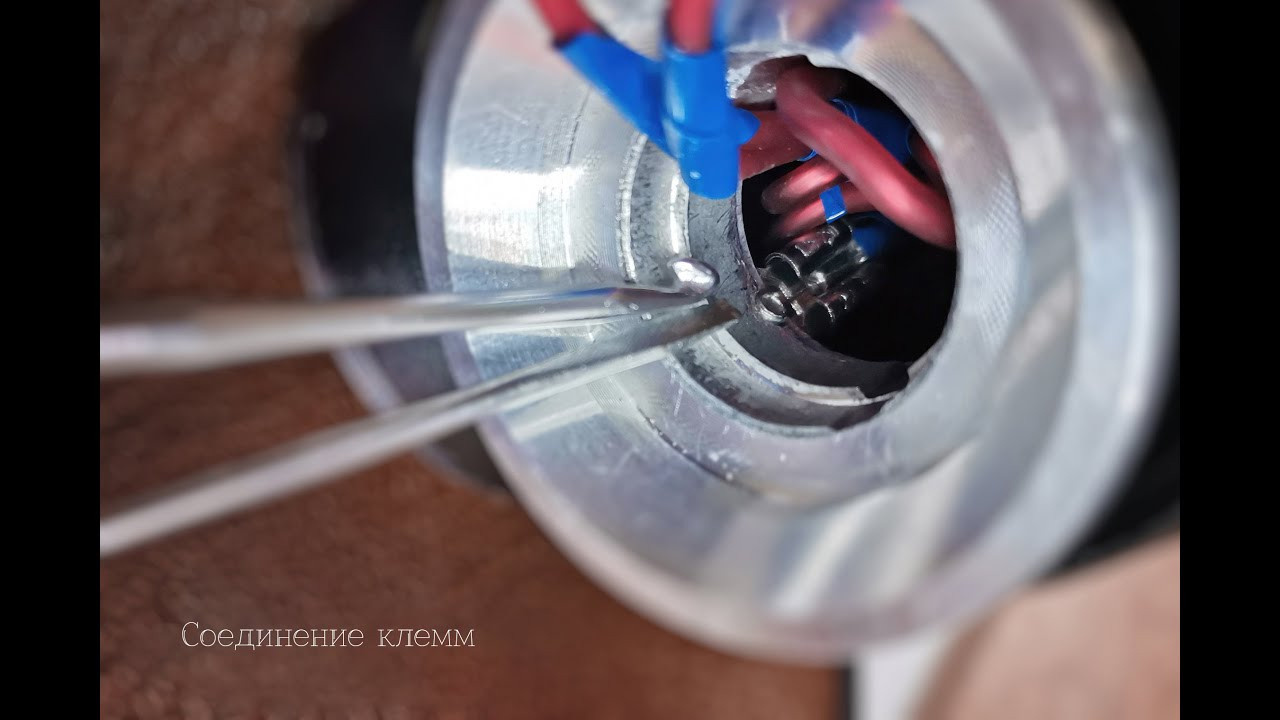

— ножевые клеммы (мама, папа),
— теплопроводящая паста,
— медный радиатор (выточить под размер подложки)
— 3 аккумулятора типа 18650 (у меня «фаза 3000»),
— кусок полипропиленовой трубы диаметром под АКБ.

Итого около 1200 руб.

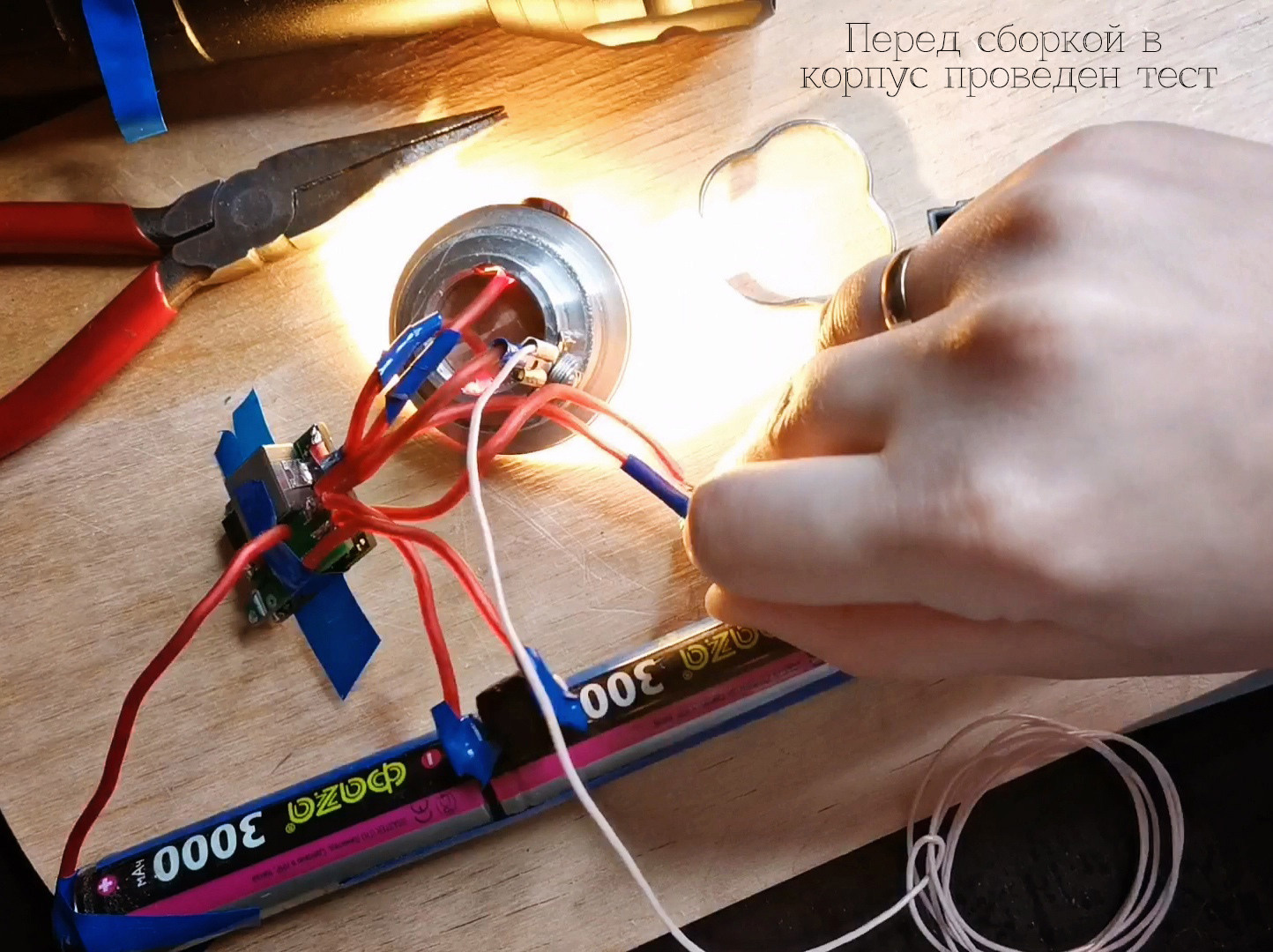

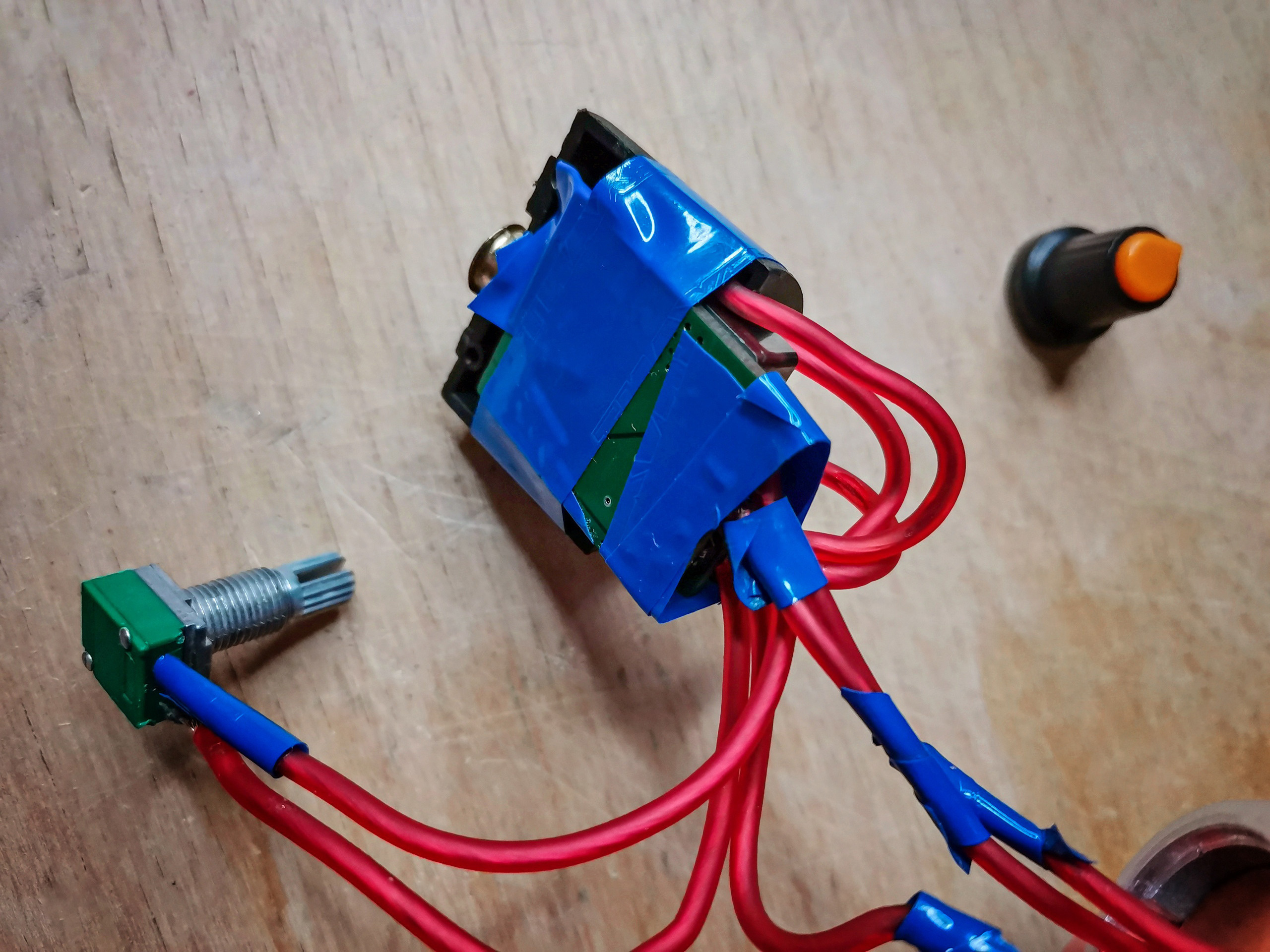

Изначально был использован провод в силиконовой оплетке, но оказался слишком мягким и спустя время был заменен на МГТФ.

Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров
Фотофонарь своими руками. Татьяна Козлова фотограф Саров

Итого 3500 рублей, вечер свободного времени и фонарь готов.

Может быть полезным: фонарь Retlight своими руками, переделка фонаря Bailong
